Beschrijvingrijving

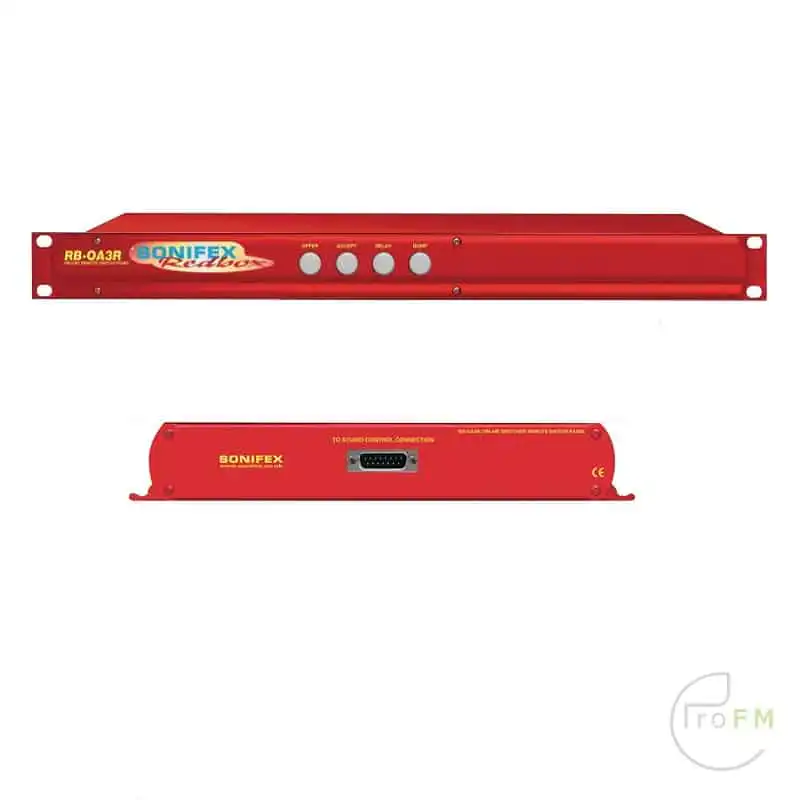

Sonifex REDBOX RB-OA3R Remote Switcher Paneel voor RB-OA3
De RB-OA3 is ontworpen voor installatie in een centrale technische ruimte om de bekabeling naar aangepaste panelen of keuzeschakelaars te verbinden, handig in elke studio. Als je geen aangepaste schakelpanelen beschikbaar hebt, kan je in elke studio een RB-OA3R gebruiken.
De RB-OA3R is een 1U rack mount schakeleenheid voor gebruik in elke studio die aangesloten moet worden op de STUDIO 1-3 CONTROL aansluitingen op een RB-OA3. Hij wordt gevoed door de RB-OA3 unit en heeft dus zelf geen voeding nodig. Het bevat vier knoppen die worden gebruikt om de functies van de RB-OA3 te bedienen. Elke drukknop op het voorpaneel wordt verlicht door gekleurde LED’s en regelt de functies OFFER, ACCEPT, DELAY en DUMP.
RB-OA3C Uitbreidingsunit Kabel Voor RB-OA3
Als u nog een RB-OA3 toevoegt aan een bestaande unit om het aantal bussen of studio’s uit te breiden, hebt u extra kabels nodig om deze aan te sluiten:
- 1 x Zenduitgang-uitbreidingskabel, 25-pins D-type mannetje naar 25-pins D-type male, 30 cm kabel, pen op pen bedraad.
- 1 x LSO-uitbreidingskabel, 9-pins D-type male naar 9-pins D-type male, 30 cm kabel, bedraad pin aan pin.
- 1 x RS232-uitbreidingskabel, RJ45 naar RJ45 standaardbedrading, 30 cm kabel.
- Er moet 1 x kit worden gebruikt voor elke RB-OA3-uitbreiding die wordt gebruikt.
| Verbindingen | |
| Studiobesturing: | 1 x 15-polige D-type stekker (mannetje) |
| Type apparatuur | |
| RB-OA3R: | 1 Studio on-air switcher |
| Fysieke specificatie | |
| Afmetingen (onbewerkt): | 48cm (B) x 10,8cm (D) x 4,2cm (H) (1U) 19″ (B) x 4,3″ (D) x 1,7″ (H) (1U) |
| Afmetingen (in doos): | 53cm (B) x 20,5cm (D) x 6cm (H) 21″ (B) x 8″ (D) x 2,4″ (H) |
| Gewicht: | Netto: 1,2kg Bruto: 1.8kg Netto: 2.6lbs Bruto: 4lbs |
- Beschrijving
-
Sonifex REDBOX RB-OA3R Remote Switcher Paneel voor RB-OA3
De RB-OA3 is ontworpen voor installatie in een centrale technische ruimte om de bekabeling naar aangepaste panelen of keuzeschakelaars te verbinden, handig in elke studio. Als je geen aangepaste schakelpanelen beschikbaar hebt, kan je in elke studio een RB-OA3R gebruiken.
De RB-OA3R is een 1U rack mount schakeleenheid voor gebruik in elke studio die aangesloten moet worden op de STUDIO 1-3 CONTROL aansluitingen op een RB-OA3. Hij wordt gevoed door de RB-OA3 unit en heeft dus zelf geen voeding nodig. Het bevat vier knoppen die worden gebruikt om de functies van de RB-OA3 te bedienen. Elke drukknop op het voorpaneel wordt verlicht door gekleurde LED’s en regelt de functies OFFER, ACCEPT, DELAY en DUMP.
RB-OA3C Uitbreidingsunit Kabel Voor RB-OA3
Als u nog een RB-OA3 toevoegt aan een bestaande unit om het aantal bussen of studio’s uit te breiden, hebt u extra kabels nodig om deze aan te sluiten:
- 1 x Zenduitgang-uitbreidingskabel, 25-pins D-type mannetje naar 25-pins D-type male, 30 cm kabel, pen op pen bedraad.
- 1 x LSO-uitbreidingskabel, 9-pins D-type male naar 9-pins D-type male, 30 cm kabel, bedraad pin aan pin.
- 1 x RS232-uitbreidingskabel, RJ45 naar RJ45 standaardbedrading, 30 cm kabel.
- Er moet 1 x kit worden gebruikt voor elke RB-OA3-uitbreiding die wordt gebruikt.
- Specificaties
-
Verbindingen Studiobesturing: 1 x 15-polige D-type stekker (mannetje) Type apparatuur RB-OA3R: 1 Studio on-air switcher Fysieke specificatie Afmetingen (onbewerkt): 48cm (B) x 10,8cm (D) x 4,2cm (H) (1U)
19″ (B) x 4,3″ (D) x 1,7″ (H) (1U)Afmetingen (in doos): 53cm (B) x 20,5cm (D) x 6cm (H)
21″ (B) x 8″ (D) x 2,4″ (H)Gewicht: Netto: 1,2kg Bruto: 1.8kg
Netto: 2.6lbs Bruto: 4lbs
