SONIFEX RM-M1R53 Referentiemonitor LED GEBRUIKT
Gebruikt exemplaar in zo goed als nieuwe staat.

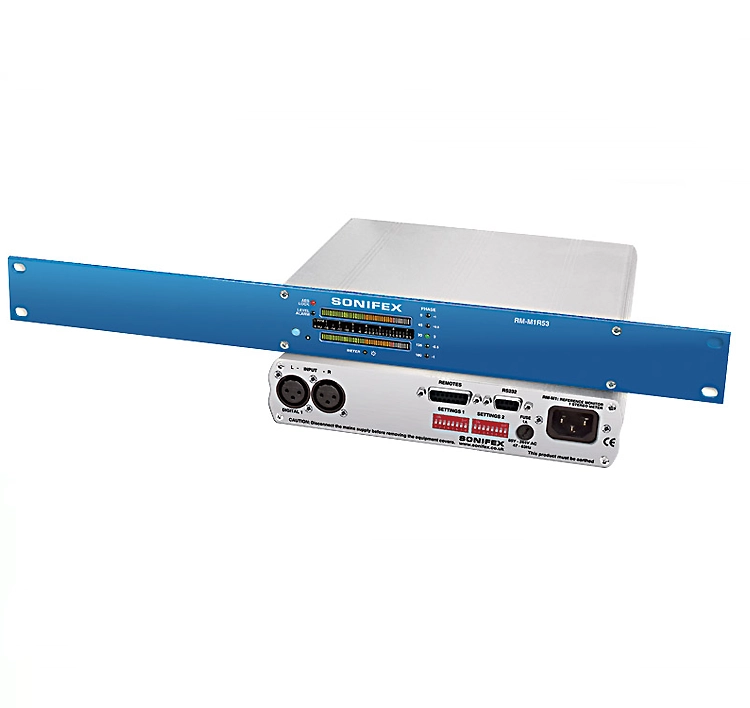

Deze vrijstaande en rackmonteerbare precisiemeters bieden nauwkeurige audiometing met hoge resolutie van één tot vier stereosignalen. Elk signaal schakelt automatisch tussen analoog en digitaal AES/EBU-formaat, met samplefrequenties tot 192 kHz. Het niveau van elke stereobron wordt weergegeven op een paar heldere, meerkleurige staafdiagrammeters, met een ruime keuze aan nauwkeurig gemodelleerde schalen en responsen voor verschillende toepassingen en lokale voorkeuren. Aparte vijf-LED-fasemeters geven kanaalcorrelatie of fasefoutcondities aan, en extra LED’s tonen de status van de digitale ingangsvergrendeling en het audioniveaualarm.
Alarmuitgangen geven hardwarematige indicatie van een te laag audioniveau of stilte, een te hoog audioniveau, aanhoudende fasefouten van meer dan 90 graden en digitale bronvergrendeling. Dit zijn open-collector-uitgangen. Statusbewaking en unit-ID-functies, evenals firmware-updates voor extra functionaliteit, zijn allemaal op afstand toegankelijk via een RS232-verbinding in combinatie met de Sonifex SCi-software.
Er zijn negen meterschalen beschikbaar met nauwkeurig gemodelleerde ballistiek. Elk stereometerpaar kan een andere schaal hebben, in te stellen via een schakelaar op het achterpaneel. Bij elke stereometer wordt een complete set zelfklevende overlays meegeleverd.

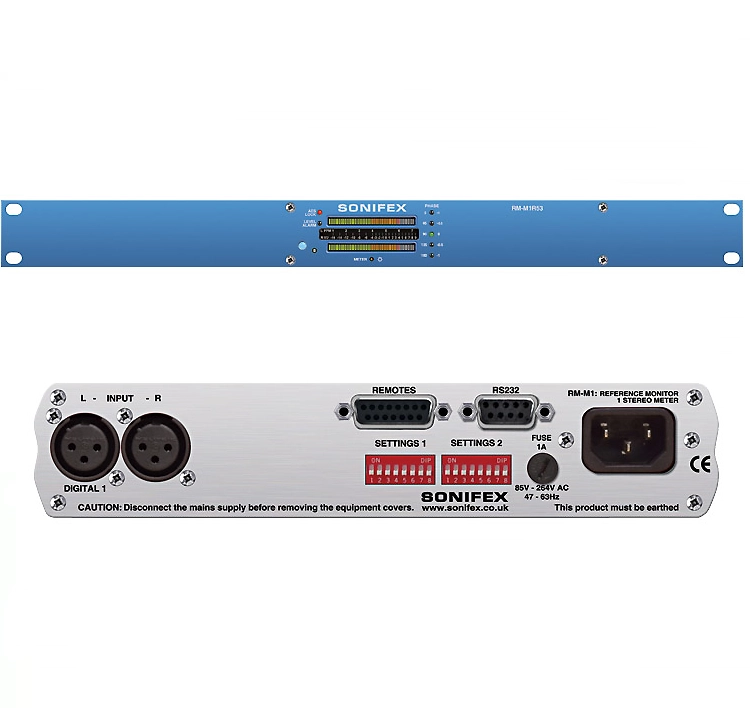

Elke stereometer heeft twee horizontale LED-balkgrafieken, met een uitsparing voor de meterschaal. Links bevinden zich de AES-vergrendeling, de niveau-alarm-LED’s en de resetknop. Onder de balkgrafieken bevindt zich een met een schroevendraaier bediende instelling voor de helderheid van de meter; rechts bevinden zich de vijf fase-LED’s. Dubbele stereometers hebben twee groepen van dezelfde balkgrafieken.
Aan de achterzijde bevinden zich paren XLR-female connectoren voor audio-ingangen. In elk geval is een AES/EBU-connector aangesloten op de analoge ingang ‘Links’. De poorten voor afstandsbediening en RS232-serieel worden respectievelijk geleverd door 15-pins en 9-pins female D-sub-connectoren. Twee rijen van acht DIP-schakelaars (miniatuurschakelaars) bieden instelmogelijkheden. De voeding wordt geleverd via een IEC-ingang met een aangrenzende zekering.
Meterkenmerken:
Schaalstandaard
Dubbele BBC PPM + standaard VU
BBC PPM IEC60268-10 11a
EBU PPM IEC60268-10 11b
Nordic PPM IEC60268-10 1
AES/EBU digitale PPM IEC60268-18
DIN PPM DIN45406
Standaard VU IEC60268-17
Uitgebreide VU IEC60268-17
Duits
Ballistiek: Afhankelijk van de geselecteerde karakteristiek.
Line-up-niveau: Afhankelijk van de geselecteerde karakteristiek.
Fasemeting: Indicatie op 0, 45, 90, 135 en 180 graden.
Analoge audio-ingangen: maximaal +18 dBu, 20 kΩ, 0 dB versterking. CMRR: 60 dB. Versterking: 0, +6, +12 of +18 dB digitale versterking.
Digitale audio-ingangen: AES/EBU, 110 ohm. (De terminatie kan worden omgeschakeld). Samplefrequentie: 32 tot 192 kHz, intern geconverteerd naar 48 kHz.
Alarmuitgangen: Open-collector uitgangen met een nominale spanning van 30 V, maximaal 50 mA. Uitgang laag/geleidend in normale toestand (geen alarm).
Voeding: 85-264 V wisselstroom, 47-63 Hz, 30 W piek, 15 W gemiddeld.
Afmetingen: 480 x 148 x 44 mm (b x d x h) voor rackmodellen.
Gewicht: 1,3 kg – 2,8 kg, afhankelijk van het model.
