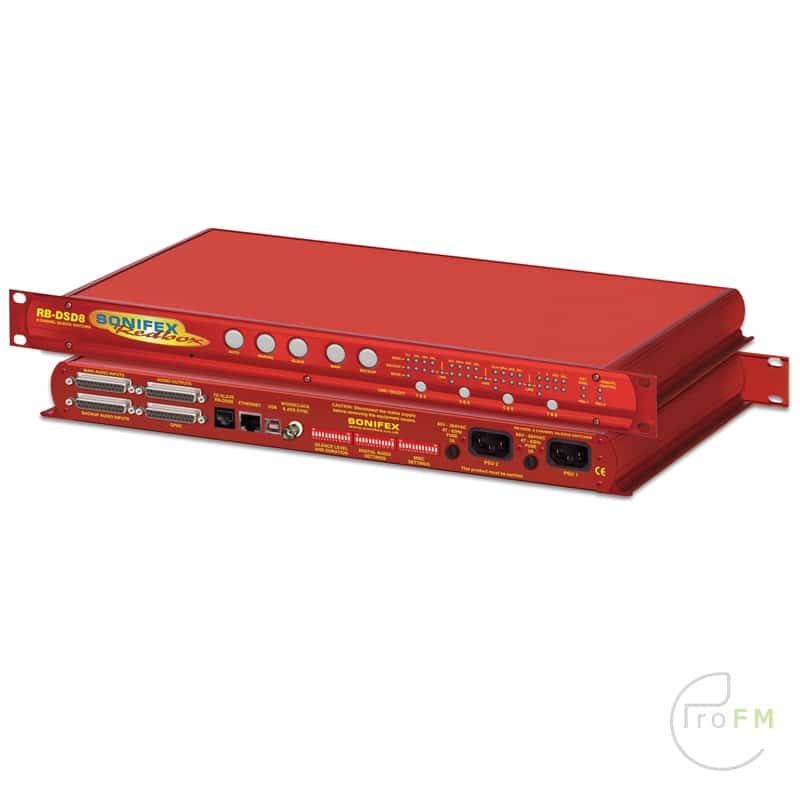

Sonifex RedBox RB-DSD8 8 kanaals Stilte Detector
Ontdek de Sonifex RB-DSD8: jouw ultieme oplossing voor het naadloos schakelen tussen Digitale of analoge audiobronnen. Met 8 kanalen biedt deze switcher ultieme veelzijdigheid, geschikt voor diverse toepassingen. Of je nu een Radio broadcaster bent of een uitzend-locatie beheert, de RB-DSD8 staat garant voor een soepele overgang van geluidsbronnen, zelfs bij uitval van het hoofd signaal .
Belangrijkste kenmerken:
- Schakelt automatisch bij audio verlies van hoofd of kanaal niveau, of synchronisatiefout.
- Accepteert zowel digitale als analoge audio ingangen.
- Flexibele uitgangsconfiguratie voor diverse toepassingen.
- Handmatig of automatisch schakelen met één druk op de knop.
- Mogelijkheid om kanalen te groeperen voor multi kanaals gebruik.
- Programmeerbaar voor specifieke toepassingen met Sonifex SCi seriële software.
- Bediening op afstand mogelijk via USB of Ethernet.
Pluspunten:
- Dubbele redundante voedingen voor betrouwbare werking.
- Inclusief ‘slave-modus’ voor gelijktijdige bediening van meerdere eenheden.
Klok- en synchronisatiefuncties:
- Sample rate converter voor gemengde sample rates.
- Selecteerbare sample rates en synchronisatiemodi.
- Indicator voor status van synchronisatie-ingang.
Dit product heeft instellingen die kunnen worden aangepast met de Sonifex SCi (Serial Control Interface) software. Gebruik deze link om een kopie van de SCi-software te downloaden >
SCi-schermen
Statusscherm.
| Technische specificaties voor RB-DSD8 | |||
| Audiospecificatie – digitale invoer naar digitale uitvoer | |||
| Ingangs- en uitgangsimpedanties: | 110Ω ± 20% AES/EBU gebalanceerde I/O 50Ω BNC TTL-woordklokingang | ||
| Dynamisch bereik: | >138dB ref. 0dBFS, 22kHz BW, eenheidsversterking | ||
| THD+N: | <-137dBFS, 0dBFS, 20-20kHz, eenheidsversterking, 20kHz BW | ||
| Signaalniveau: | Gebalanceerd: 3V/10V piek tot piek min/max | ||
| Voorbeeldtarieven: | 32, 44,1, 48, 88,2, 96,176,4 of 192 kHz | ||
| Bitdiepte: | Tot en met 24 bit | ||
| Audiospecificatie – Analoge in naar analoge uit | |||
| Instelling volle schaal: (Selecteerbaar via software) |
0dBFS = +12dBu | 0dBFS = +18dBu | 0dBFS = +24dBu |
| Maximaal ingangsniveau: | +12dBu | +18dBu | +24dbu |
| Ruis (A-gewogen, Eenheidsversterking, RS=200Ω) | <-93 dBu | <-88 dBu | <-82 dBu |
| Ingangsimpedantie: | >20kΩ overbrugging gebalanceerd | ||
| Dynamisch bereik: | >105 dB ref. +24dBu, 22 kHz BW, eenheidsversterking | ||
| THD+N: | <0,005%, +8dBu, 20-20kHz, eenheidsversterking, 20kHz BW | ||
| Common Mode Afwijzing: | >60dB @ 1kHz | ||
| Bedieningselementen op het voorpaneel | |||
| Schakelmodus selecteren: | Via drukknoppen AUTO, MANUAL of SLAVE | ||
| Handmatige bronselectie: | Via drukknoppen MAIN en BACKUP | ||
| Groepsselectie : | Via drukknoppen LINK/SELECT | ||
| Indicatoren op het voorpaneel | |||
| Aanwezigheids-LED’s: | Voor alle ingangskanalen | ||
| Verbindings-LED’s: | Laat zien welke kanalen tegelijkertijd worden bestuurd | ||
| Modus-LED’s: | De huidige geselecteerde modus voor elke groep aangeven | ||
| LED’s selecteren: | Geef aan of MAIN of BACKUP is geselecteerd |
||
| AES LED’s: | Toon de status van de digitale ingang voor elke groep | ||
| PSU LED’s: | Toon de status van elk vermogen leveren |
||
| LED afstandsbediening: | Weergeven of afstandsbediening is geselecteerd | ||
| Externe synchronisatie-LED: | Toon de status van sync-ingangen gebruikt. |
||
| Achterpaneel – Bedieningselementen | |||
| Stiltedrempel: | -39dBfs tot -84dBfs in stappen van 3dBfs, via DIPSwitches op achterpaneel | ||
| Stilte Duur: | 0 – 254 seconden in intervallen van 2 seconden, via DIPS-schakelaars op achterpaneel | ||
| Omschakelen stereo/mono: | Stereo of mono, via DIPSwitch op achterpaneel | ||
| Master selecteren: | 32, 44,1, 48, 88,2, 96,176,4 of 192kHz Uitgangssamplesnelheid, via DIPSwitches op achterpaneel | ||
| Negeer stilte: | Elk kanaal kan worden ingesteld om stiltes te negeren via DIP-schakelaars op het achterpaneel | ||
| Afstandsbediening inschakelen: | In- of uitgeschakeld via DIP-schakelaar op achterpaneel | ||
| Sync-modus en bronselectie: | Synchronisatie in mastermodus of synchronisatie vanaf MAIN-ingang1, AES- of wordclock-synchronisatieingang in auto- of slave-modus, via DIP-schakelaars op achterpaneel | ||
| Start op afstand: | Vergrendeld of tijdelijk, via DIP-schakelaar | ||
| Verlies ingangsslot: | Onmiddellijk schakelen of behandelen als stiltevertraging, via DIP-schakelaar op achterpaneel | ||
| Digitale of analoge uitgang: | Digitaal of analoog, via DIP-schakelaars op achterpaneel | ||
| Volledige line-up: | 24, 18 of 12 dBu = 0dBFS, via DIP-schakelaars op achterpaneel | ||
| Opstartmodus: | Opstarten in opstartmodus of normaal via DIP-schakelaar op achterpaneel | ||
| Verbindingen | |||
| Digitale/Analoog-ingangen: | 2 x 8-kanaals ingangen op 2 x 25-pins D-type mannetje | ||
| Digitale/analoge uitgangen: | 1 x 8-kanaals uitgangen op 1 x 25-pins D-type female | ||
| Sync-ingangen: | 1 x BNC (Wordclock of AES) | ||
| I/O-poort op afstand: | 25-weg D-type vrouwelijk | ||
| SCi-poort: | USB of ethernet | ||
| Netvoeding: | 2 x universeel gefilterd IEC, continu 85-264VAC @47- 63Hz, max 60W | ||
| Zekeringswaarde: | 2 X Overspanningsbeveiliging 2A 20 x 5mm | ||
| Type apparatuur | |||
| RB-DSD8: | 8-kanaals stilteschakelaar | ||
| Fysieke specificatie | |||
| Afmetingen (onbewerkt): | 48cm(B) x 22cm(D) x 4,2cm(H) 1U 19″ (B) x 8,7″ (D) x 1,7″ (H) 1U |
||
| Afmetingen (in doos): | 55cm (B) x 28cm (D) x17cm (H) 21,7″ (B) x 11″ (D) x 6,7″ (H) |
||
| Gewicht: | Netto: 2,3kg Bruto: 3.8kg Netto: 5.1lb Bruto: 8.4lb |
||
| * Merk op dat dit product dieper is dan standaard Redboxen | |||
| Accessoires | |||
| RB-RK3 | 1U achterpaneel rack kit voor grote Redboxen | ||
