Beschrijvingrijving

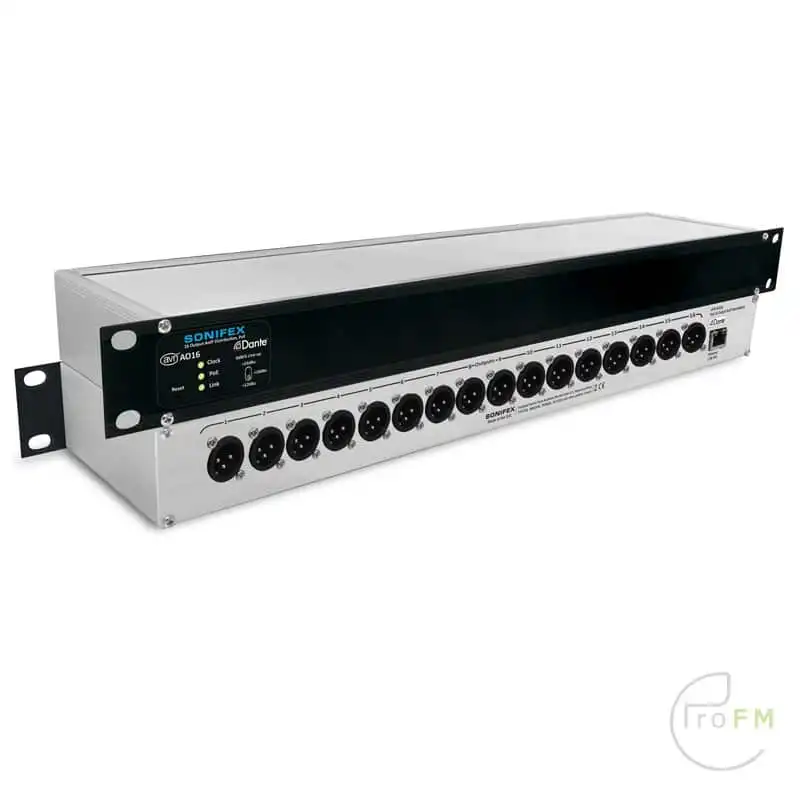

Sonifex AVN-AO16 16 Uitgangen Dante® Interface, PoE
De AVN-AO16 audio converter en interface converteert tot zestien analoge uitgangen van de Dante Audio-over IP netwerkstandaard. Deze kosten effectieve 1U rack mount unit biedt een eenvoudige oplossing voor AV-professionals en Professional broadcasters. Het is eenvoudig te configureren en te bedienen, met alle instellingen, behalve de line-up niveaus, via de standaard Dante Controller software en voeding via PoE (Power Over Ethernet).
Alle analoge uitgangen zitten op hoogwaardige Neutrik XLR connectoren en op het voorpaneel zitten status /vertrouwens LED’s voor PoE, Link en Clock. Globale 0dBFS line-up kan worden ingesteld op +12dBu, +18dBu of +24dBu om te voldoen aan uw specifieke vereisten via de verzonken tuimelschakelaar op het voorpaneel.
Kenmerken:
- 16 x gebalanceerde analoge uitgangen op XLR.
- Instelbare globale 0dBFS line up selectie (+12dBu/+18dBu/+24dBu).
- 1 x RJ45 Dante-connector (1 Gb/s Ethernetpoort).
- LED-statusindicatoren voor PoE, Link en Clock.
- Configuratie met Dante Controller.
- Werkt volgens AES67 en Dante Domain Manager.
- Gevoed door PoE.
- 1U 19″ rack-mount vormfactor.
(De AVN-AO16R is verkrijgbaar met dubbele redundante Ethernetpoorten).
| Technische specificaties voor AVN-AO16 | |
Netwerk en AoIP |
|
| AoIP-standaard: | Dante |
| Aantal kanalen: | 16 ontvangen |
| Aantal streams: | 16 ontvangen |
| Bemonsteringsfrequentie: | 44,1kHz, 48 kHz, 88,2kHz, 96kHz, 176,4kHz of 192kHz |
| Formaat: | Lineaire PCM, 16, 24 of 32 bits |
| Ondersteuning voor AES67: | Ja |
| Connectiviteit: | 1 x RJ45 |
| Snelheid: | 1Gbps of 100Mbps |
| Klaar voor Dante Domain Manager: | Ja |
Specificaties audio-uitgang |
|
| Parameter | Lijnuitgang |
| Uitgangsimpedantie: | <50Ω gebalanceerd |
| 0dBFS opstelling: | Door gebruiker selecteerbaar +12dBu/+18dBu/+24dBu gebalanceerd |
| Frequentiebereik: | 20Hz tot 20kHz, +0/-0,5dB |
| THD+N: | <-107dBFS, -30dBFS, 20Hz tot 20kHz, 20kHz BW |
| Lawaai: | -107dBFS, 20 kHz BW |
| Overspraak: | <100dB |
Gebalanceerde lijnuitgang XLR pinout |
|
| Pin | Functie |
| 1 | Chassis aarde/afscherming |
| 2 | Uitgangsfase/Positief |
| 3 | Uitgang Non-Phase/Negatief |
PoE-voeding |
|
| Standaard | 802.3af |
| Klasse | 0 |
| PD Vermogensbereik | 0,44 W tot 12,94 W |
| Typisch stroomverbruik PSE | 7 W |
| Max. stroomverbruik PSE | 15.4 W |
Type apparatuur |
|
| AVN-AO16: | 16 uitgangen Dante®-interface, PoE |
Fysieke specificatie |
|
| Afmetingen (onbewerkt): | 48cm (B) x 11cm (D) x 4,3cm (H)(1U) 19″ (B) x 4,3″ (D) x 1,7″ (H) |
| Gewicht: | Netto: 1,1kg Bruto: 1.6kg Netto: 2.4lbs Bruto: 3.5lbs |
- Beschrijving
-
Sonifex AVN-AO16 16 Uitgangen Dante® Interface, PoE
De AVN-AO16 audio converter en interface converteert tot zestien analoge uitgangen van de Dante Audio-over IP netwerkstandaard. Deze kosten effectieve 1U rack mount unit biedt een eenvoudige oplossing voor AV-professionals en Professional broadcasters. Het is eenvoudig te configureren en te bedienen, met alle instellingen, behalve de line-up niveaus, via de standaard Dante Controller software en voeding via PoE (Power Over Ethernet).
Alle analoge uitgangen zitten op hoogwaardige Neutrik XLR connectoren en op het voorpaneel zitten status /vertrouwens LED’s voor PoE, Link en Clock. Globale 0dBFS line-up kan worden ingesteld op +12dBu, +18dBu of +24dBu om te voldoen aan uw specifieke vereisten via de verzonken tuimelschakelaar op het voorpaneel.
Kenmerken:
- 16 x gebalanceerde analoge uitgangen op XLR.
- Instelbare globale 0dBFS line up selectie (+12dBu/+18dBu/+24dBu).
- 1 x RJ45 Dante-connector (1 Gb/s Ethernetpoort).
- LED-statusindicatoren voor PoE, Link en Clock.
- Configuratie met Dante Controller.
- Werkt volgens AES67 en Dante Domain Manager.
- Gevoed door PoE.
- 1U 19″ rack-mount vormfactor.
(De AVN-AO16R is verkrijgbaar met dubbele redundante Ethernetpoorten).
- Specificaties
-
Technische specificaties voor AVN-AO16 Netwerk en AoIP
AoIP-standaard: Dante Aantal kanalen: 16 ontvangen Aantal streams: 16 ontvangen Bemonsteringsfrequentie: 44,1kHz, 48 kHz, 88,2kHz, 96kHz, 176,4kHz of 192kHz Formaat: Lineaire PCM, 16, 24 of 32 bits Ondersteuning voor AES67: Ja Connectiviteit: 1 x RJ45 Snelheid: 1Gbps of 100Mbps Klaar voor Dante Domain Manager: Ja Specificaties audio-uitgang
Parameter Lijnuitgang Uitgangsimpedantie: <50Ω gebalanceerd 0dBFS opstelling: Door gebruiker selecteerbaar +12dBu/+18dBu/+24dBu gebalanceerd Frequentiebereik: 20Hz tot 20kHz, +0/-0,5dB THD+N: <-107dBFS, -30dBFS, 20Hz tot 20kHz, 20kHz BW Lawaai: -107dBFS, 20 kHz BW Overspraak: <100dB Gebalanceerde lijnuitgang XLR pinout
Pin Functie 1 Chassis aarde/afscherming 2 Uitgangsfase/Positief 3 Uitgang Non-Phase/Negatief PoE-voeding
Standaard 802.3af Klasse 0 PD Vermogensbereik 0,44 W tot 12,94 W Typisch stroomverbruik PSE 7 W Max. stroomverbruik PSE 15.4 W Type apparatuur
AVN-AO16: 16 uitgangen Dante®-interface, PoE Fysieke specificatie
Afmetingen (onbewerkt): 48cm (B) x 11cm (D) x 4,3cm (H)(1U)
19″ (B) x 4,3″ (D) x 1,7″ (H)Gewicht: Netto: 1,1kg Bruto: 1.6kg
Netto: 2.4lbs Bruto: 3.5lbs
