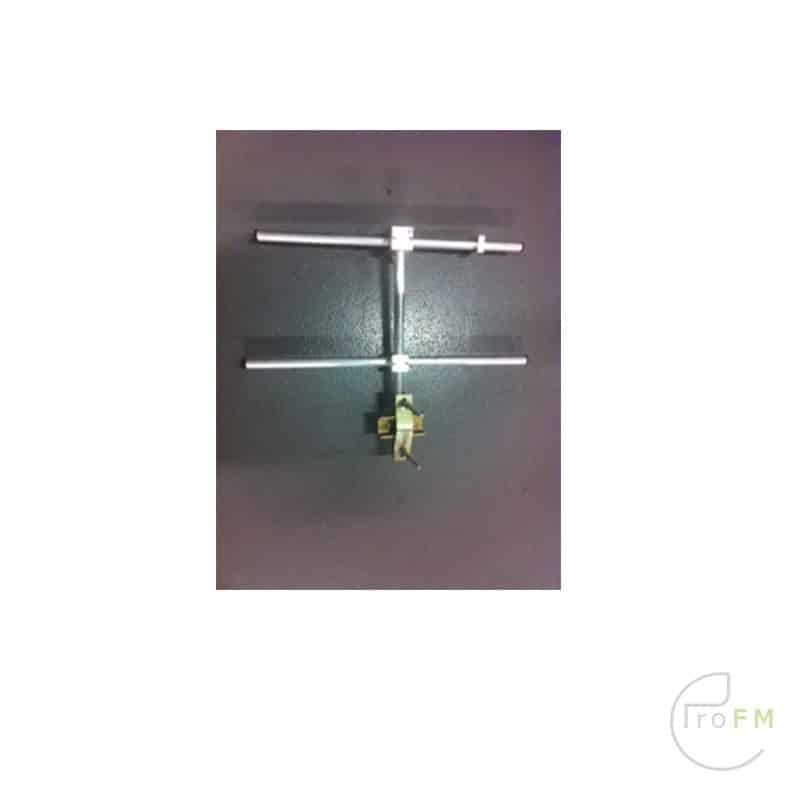

ProFM STLTY2 Tuned 2 Element Yagi STL Antenna
Deze smal band yagi STL antenne is gemaakt van aluminium of roestvrij staal.
Door zijn constructie kan hij tot 500w ondersteunen met connector “”N””,
Dit type antenne is geschikt voor directionele (100 graden ) STL verbindingen.
We kunnen deze antenne aanbieden in het frequentiebereik 150- 500 Mhz, dus ook geschikt voor DAB-uitzendingen.
Type: 2-element yagi, richtingsgevoelig, hoge versterking afgestemd
– Frequentiebereik @SWR ≤ 1.5: 150-500 MHz
Bandbreedte: 2 Mhz
– Impedantie: 50Ω
– Straling (H-vlak): beambreedte @ -3 dB = 100° @ middenfreq.
– Straling (E-vlak): beambreedte @ -3 dB = 65° @ middenfrequentie.
– Verhouding voor/achter: ≥ 16 dB
– Polarisatie: lineair verticaal of horizontaal
– Versterking: 5 dB
– Maximumvermogen (CW) @ 30°C: 500 watt
– Aardingsbescherming: alle metalen onderdelen zijn DC geaard, de binnenste geleider heeft een DC kortsluiting
– Aansluiting: N-vrouwelijk
GAIN: 5 dB (halve golf dipool)
TYPISCHE V.S.W.R: <1,2:1
MAX. VERMOGEN: GEMIDDELD VERMOGEN 500 W
TYPE AANSLUITING: N
WINDLAST: Kg. 40 km
MATERIAAL: ALUMINIUM OF ROESTVRIJ STAAL
MONTAGE: MET STANDAARDKLEmmEN 50-110 mm .
- Beschrijving
-
ProFM STLTY2 Tuned 2 Element Yagi STL Antenna
Deze smal band yagi STL antenne is gemaakt van aluminium of roestvrij staal.
Door zijn constructie kan hij tot 500w ondersteunen met connector “”N””,Dit type antenne is geschikt voor directionele (100 graden ) STL verbindingen.
We kunnen deze antenne aanbieden in het frequentiebereik 150- 500 Mhz, dus ook geschikt voor DAB-uitzendingen.Type: 2-element yagi, richtingsgevoelig, hoge versterking afgestemd
– Frequentiebereik @SWR ≤ 1.5: 150-500 MHz
Bandbreedte: 2 Mhz
– Impedantie: 50Ω
– Straling (H-vlak): beambreedte @ -3 dB = 100° @ middenfreq.
– Straling (E-vlak): beambreedte @ -3 dB = 65° @ middenfrequentie.
– Verhouding voor/achter: ≥ 16 dB
– Polarisatie: lineair verticaal of horizontaal
– Versterking: 5 dB
– Maximumvermogen (CW) @ 30°C: 500 watt
– Aardingsbescherming: alle metalen onderdelen zijn DC geaard, de binnenste geleider heeft een DC kortsluiting
– Aansluiting: N-vrouwelijk - Specificaties
-
GAIN: 5 dB (halve golf dipool)
TYPISCHE V.S.W.R: <1,2:1
MAX. VERMOGEN: GEMIDDELD VERMOGEN 500 W
TYPE AANSLUITING: N
WINDLAST: Kg. 40 km
MATERIAAL: ALUMINIUM OF ROESTVRIJ STAAL
MONTAGE: MET STANDAARDKLEmmEN 50-110 mm .
