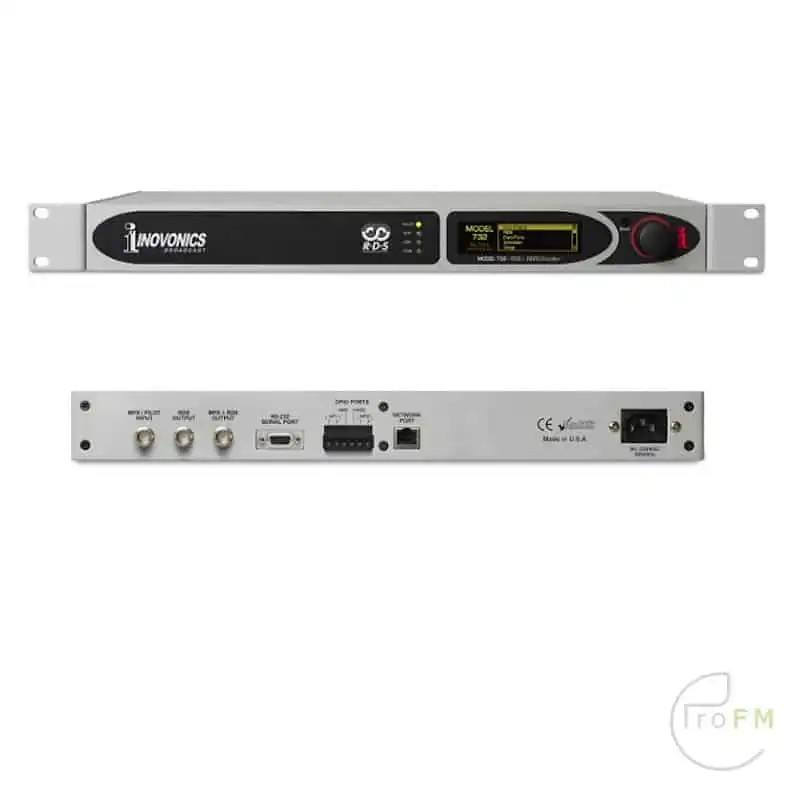

Inovonics 732 Dynamische RDS Encoder

De nieuwe 732 Advanced Dynamic RDS Encoder tilt jouw RDS naar een hoger niveau met meer functionaliteit en de nieuwste RDS technologie.

De 732 biedt alle tools die Radio Stations nodig hebben voor een dynamische RDS. De 732 kan worden aangesloten op vrijwel elk zend installatie en verzend meerdere soorten info uit de titel van het nummer, informatie over de artiest, Stations naam, reclame en nog veel meer. Met verbeterde RT tagging heb je de mogelijkheid tot variabele te vervanging.

De 732 wordt in real time bediend via een dynamische web interface of via een groot OLED scherm aan de voorzijde met eenvoudig te navigeren menu’s. E-mailalarmen voor als er een RDS storing optreed. SNMP ondersteuning,Firmware kan op afstand worden bijgewerkt via een webserver.

Kenmerken

• Aparte RDS en MPX RDS uitgangen voor sidechain/doorloop
• Toewijsbare GPIO (2x in, 2x uit)
• Ingebouwde webserver voor controle/bewaking van alle parameters
• OLED scherm met eenvoudig te navigeren menu’s
• E-mailalarmen voor pilootverlies en DPS/RT worden niet bijgewerkt. SNMP ondersteuning.
• IP  whitelisting voor poorten voor automatiserings gegevens
• Ondersteuning voor UDP multicast
• Firmware kan op afstand worden bijgewerkt via webserver

Ondersteunde RDS-toepassingen

PS (Program Service Name) Een ‘straatnaam’ van een station van 8 tekens of een scrollend bericht van 128 tekens (informatie over liedjes, promo’s, reclame, enz.)
PI (Program Identification) 732 berekent automatisch PI-codes voor de VS en Canada.
PTY (Program Type) Identificeert de indeling van je station.
PTYN (Program Type Name) Een verdere verfijning van je type of stijl van programmeren
TP / TA (Traffic Program / Verkeersberichten) Een hulpprogramma dat de aandacht vestigt op kritieke verkeerssituaties of andere noodsituaties. Sommige RDS-radio’s stemmen automatisch opnieuw af op deze aankondigingen en overschrijven zelfs het afspelen van CD’s of MP3’s.
AF (Alternative Frequencies) Tot 25 frequentievermeldingen voor heruitzending van ‘vertalers’.
RT (RadioText) Een blok platte tekstberichten van 64 tekens die kunnen worden opgeroepen op het voorpaneel van sommige RDS-radio’s. RadioText staat los van, en is een aanvulling op, scrollende PS-berichten.
RT (RadioText Plus) Een bijgewerkte standaard voor de weergave van songinfo
CT (Clock Time and Date) De 732 stuurt de tijd naar RDS-radio’s. De functie wordt automatisch ingesteld en bijgewerkt met een internetverbinding
DI (Decoderinformatie) De vlag voor mono-/stereodata
M/S (Muziek/Spraak-omschakeling) De vlag voor gegevens met gemengde muziek of alleen spraak

Scheduler

Er kunnen maximaal dertig PS, RadioText-berichten of commando’s worden geprogrammeerd voor verzending op bepaalde tijdstippen op vooraf bepaalde data of terugkerende dagen van de week.

RDS gegevensvertraging

Updates van scrollende PS-, RT- en RT-berichten kunnen worden vertraagd in stappen van 1 seconde tot maximaal 200 seconden om aan te sluiten bij vertragingen van profaniteit en transmissiediversiteit.

MPX- of stuurautomaatingang

Een ongebalanceerde, overbruggende (BNC) ingang accepteert ofwel het composite/multiplex (MPX) signaal (5V p-p, max.) of 19kHz TTL niveau piloot sync van de stereo generator. De 730 keert terug naar een interne kristallen tijdbasis voor mono transmissies.

RDS-uitgang

Een ongebalanceerde, 75 ohm (BNC) uitgang voert de RDS-subdraaggolf uit om een RDS/SCA-ingang te voeden.

RDS MPX uitgang

De RDS-subdrager (op 1/3 van het niveau van de RDS-uitgang) wordt intern gemengd met de MPX-ingang en het gecombineerde signaal verschijnt op de encoderuitgang bij een eenheidversterking.

RDS injectieniveau

Het subcarrierniveau is instelbaar van nul tot 3,7 V p-p.

Frontpaneel gegevensinvoer

Met de OLED op het voorpaneel en het jogwiel kunnen alle bedrijfsparameters ter plaatse worden ingesteld.

Seriële gegevenspoort

Een RS-232 connector op het achterpaneel (DB-9) is geschikt voor statische encoderprogrammering en dynamische berichten van de stationsautomatisering. De 732 is geschikt voor alle gangbare datasnelheden tussen 300 en 115.200 baud.

LAN (IP-netwerk) poort

Een netwerkaansluiting (RJ-45) op het achterpaneel voldoet aan de TCP/IP netwerkprotocollen. Twee TCP-poorten en twee UDP-poorten bieden connectiviteit vanuit meerdere gegevensbronnen.
Een ingebouwde HTTP-server biedt controle en bewaking van alle instellingen. Firmware-updates kunnen rechtstreeks naar de unit worden geüpload.
SNMP-ondersteuning maakt controle en bewaking van alle instellingen mogelijk.
Er kunnen e-mails worden verzonden voor verschillende alarmcondities.

TA Schakelen

De tijdelijke TA-vlag wordt ingesteld door een softwareopdracht of met een contactsluiting via een klemmenstrook op het achterpaneel. De 732 heeft een programmeerbare TA-timeoutfunctie om TA-flagschendingen te voorkomen.

Stroomvereisten

88VAC-264VAC, 48Hz-63Hz; (‘universeel’); 12W

Grootte en gewicht

– 23″ x 16″ x 2″ (2U); 8 kg
– 584 mm x 406 mm x 51 mm ; 3,6 kg
