Inovonics 661 INOmini DAB+ Monitor Ontvanger

Inovonics 661 INOmini DAB+ Monitor Ontvanger

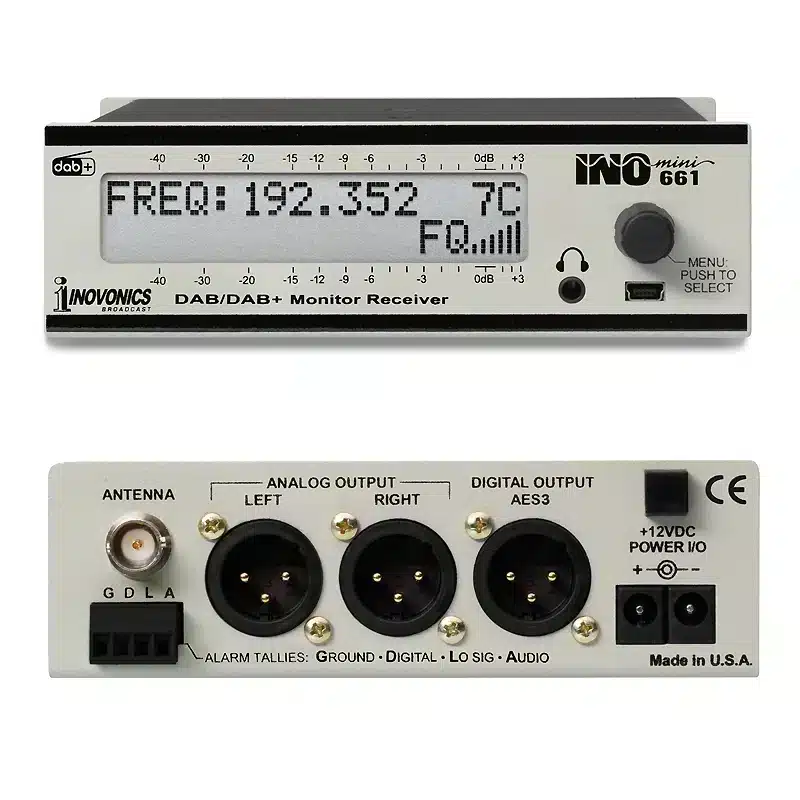

De INOmini 661 is de tweede generatie, kleine off-air monitoringontvanger van Inovonics voor EBU-gespecificeerde DAB en DAB+ digitale radio-uitzendingen. De 661 biedt hoogwaardige betrouwbaarheidsbewaking en levert een dubbele audiofeed met onafhankelijk instelbare analoge en AES digitale audio-uitgangen. Belangrijke tekstmetagegevens die bij de uitzending horen, kunnen in meerdere menuniveaus op het display op het voorpaneel worden gelezen. Het grote, gemakkelijk te lezen LCD-scherm toont ook relevante signaalkwaliteitsstatistieken en audioniveaus. Alarmen op het voorpaneel en op afstand geven transmissieproblemen aan en het compacte formaat van de INOmini 661 maakt het mogelijk om drie units in een 1U-rackruimte te monteren.

Kenmerken

• De INOmini 661 is een gevoelige, DSP-gebaseerde (SDR) ontvanger voor EBU Band III DAB en DAB+ digitale radio-uitzendingen.
• Eenvoudige installatie op het voorpaneel maakt gebruik van jog-wheel menunavigatie.
• Een groot LCD-scherm toont essentiële signaalparameters, gedemoduleerde audioniveaus, alarmcondities en programmagerelateerde metadata. Kritieke systeemmenu’s zijn verborgen.
• Gebalanceerde analoge en AES-digitale programmalijnuitgangen zijn gelijktijdig beschikbaar; niveaus zijn onafhankelijk instelbaar.
• Knipperende rode frontpaneelalarmen en achterpaneel ’tallies’ geven DAB-verlies, laag signaal en audioverlies aan.
• Alle ontvangerinstellingsparameters worden in niet-vluchtig geheugen bewaard.
• Wanneer uitgegeven, worden gratis firmware-updates eenvoudig ter plaatse geïnstalleerd.

Afstembereik

DAB-band III, modus 1 (174,928 MHz – 239,200 MHz); alle door EBU goedgekeurde frequentietoewijzingen (blokken 5-12, A-D) plus blok 13 A-F

Antenne-ingang

75 ohm (BNC)

Gevoeligheid

10 dBμV voor foutloze ontvangst

Audiocodecs

MPEG-1, audiolaag 2 (MP2); HE-AAC (AAC+)

Audiorespons

±0,25 dB, 20 Hz – 20 kHz

Weergegeven signaalparameters

FQ (FIC-kwaliteit), RF (RSSI), SNR, CNR

Weergegeven metagegevens

Ensemblelabel, componentenlijst en -ID, servicelijst en -ID, dynamisch label, PTY, samplefrequentie, bitsnelheid, versterkingsmodus, servicemodus, beveiligingsinfo, huidige CU en adres, land, taal, tijd en datum

Programma-audio-uitgangen

Gebalanceerde analoge (XLR) linker- en rechteruitgangen zijn instelbaar van –15 dBu tot +15 dBu in stappen van 0,2 dB.
AES Digital (XLR)-uitgang bij 44,1 kHz is instelbaar van –30 dBFS tot 0 dBFS in stappen van 0,2 dB.
Koptelefoonaansluiting (3,5 mm TRS) heeft instelbaar luisterniveau.

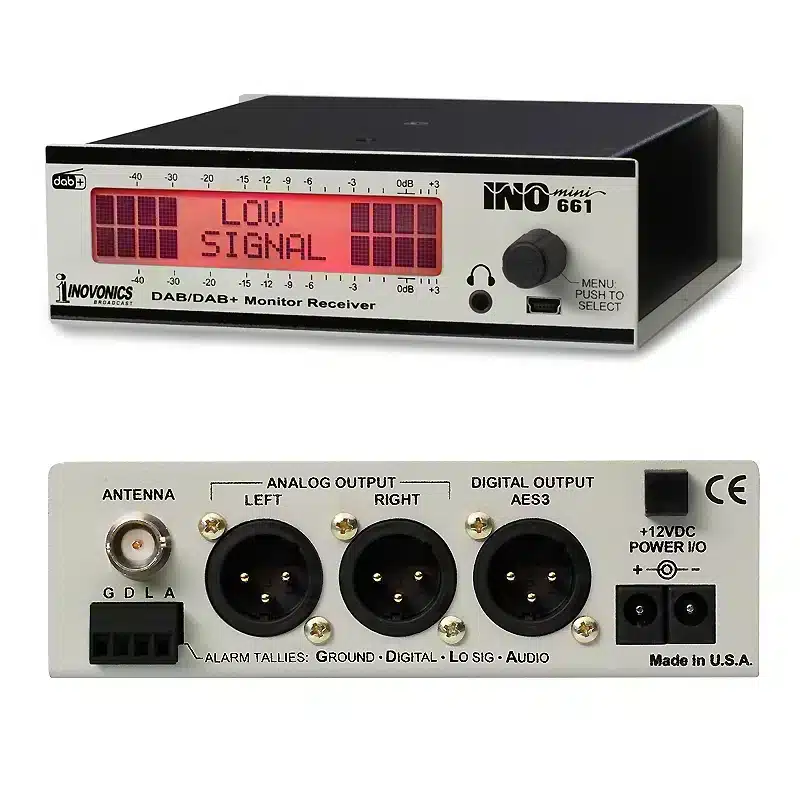

Rood knipperende alarmen op het voorpaneel

DAB-verlies: vaste metrieken bepalen het verlies van digitale radio-ontvangst.
Laag signaal: alarm- en reset-triggerniveaus zijn onafhankelijk instelbaar ten opzichte van de RF-signaalniveauweergave.
Audioverlies: alarmdrempel is instelbaar tussen 0 dB en -40 dB en het alarmvertragingsinterval is instelbaar tussen UIT en 120 seconden.
Alarm “Tallies”: afzonderlijke open-collector NPN-transistoruitgangen naar aarde zijn programmeerbaar voor logische polariteit.

USB-poort

De mini-USB-poort op het voorpaneel maakt het snel uploaden van firmware-updates mogelijk wanneer deze worden uitgegeven.

Stroomvereisten

12 VDC bij 335 mA; een universele 90 – 240 VAC inline schakelende voeding wordt meegeleverd met de INOmini 661-ontvanger.

Montageopties

Een optionele rackadapter accepteert maximaal drie INOmini-modules in een 1U, 19-inch rackruimte. De 661 kan ook eenvoudig met twee kleine schroeven aan elk geschikt oppervlak worden bevestigd.

Afmetingen en gewicht

4,6 cm H x 14 cm B x 14 cm D; 1,8 kg verzendgewicht

Milieu

Continue werking bij omgevingstemperaturen tussen 32ºF/0ºC en 122ºF/50ºC; 0-95% relatieve vochtigheid, niet-condenserend, hoogtes tot 10.000 ft/3.048 m.
