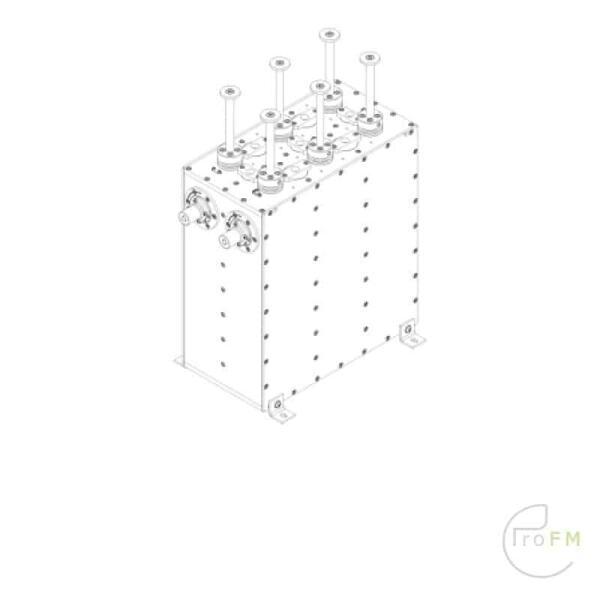

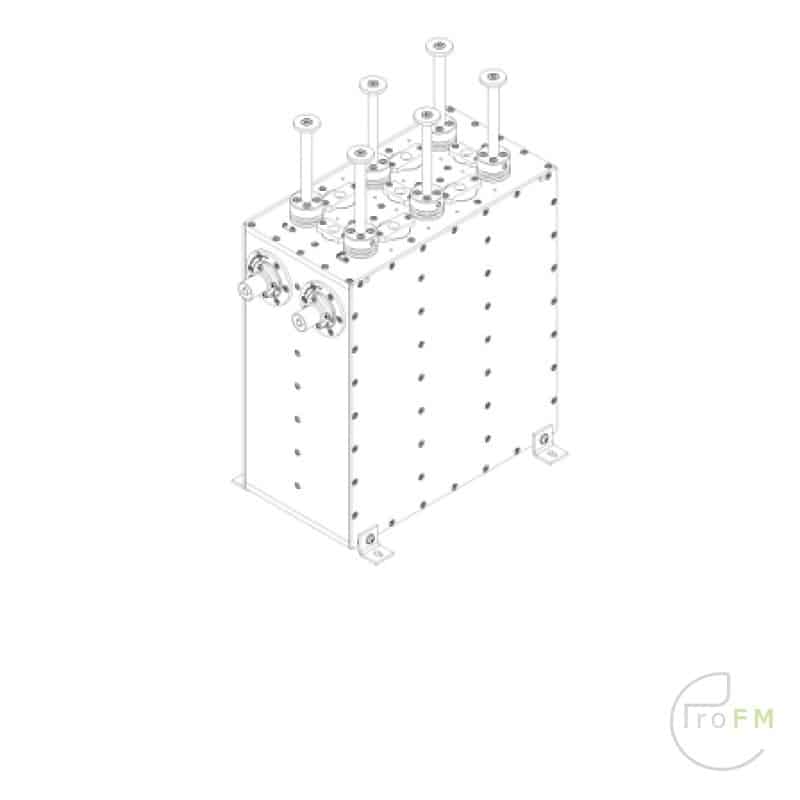

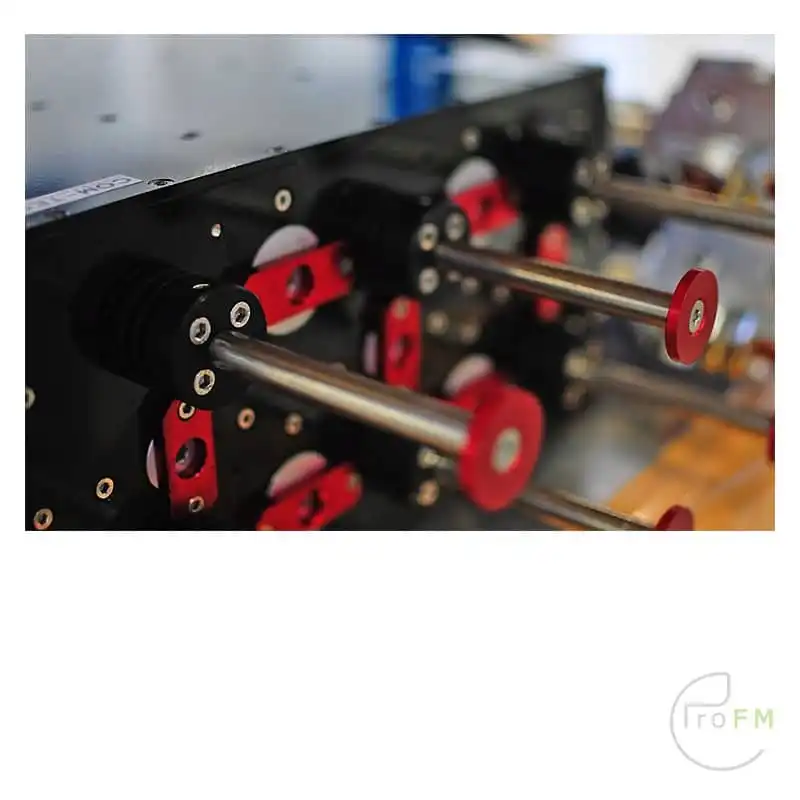

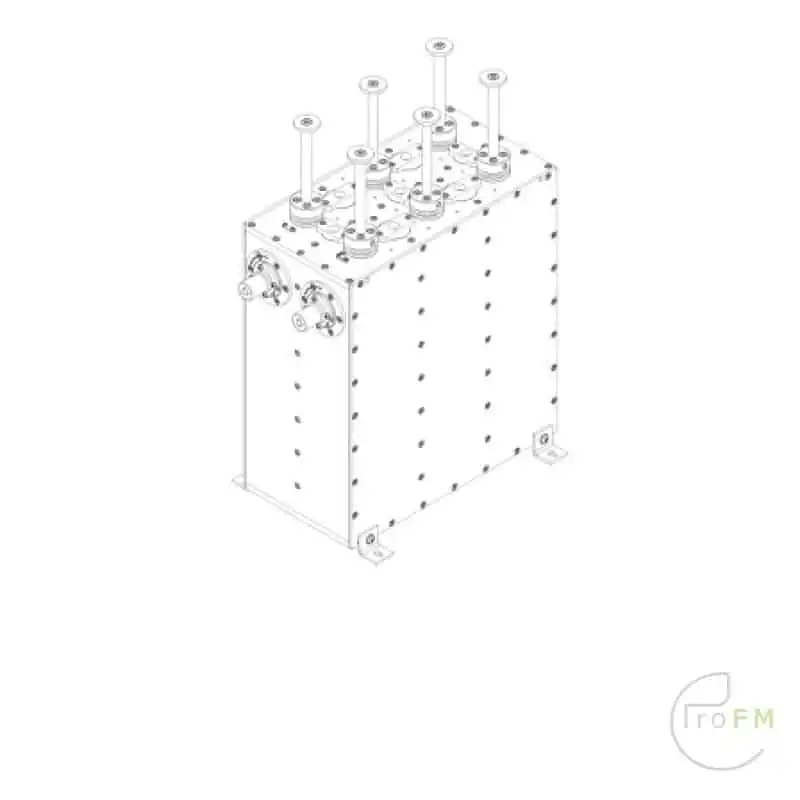

Com-tech DAB 6-polig 80 mm Band Filter

Com-tech DAB 6-polig 80 mm Band Filter

COM-TECH TS6D80R, een ultramodern 6-polig DAB 80 mm banddoorlaatfilter dat zorgvuldig is ontworpen om uit te blinken binnen het DAB bandspectrum van 174-240 MHz. Dit compacte maar krachtige filter is ontworpen om uitzonderlijke prestaties te leveren en optimale signaalkwaliteit en betrouwbaarheid te garanderen voor diverse toepassingen.

Beschrijvingrijving

Com-tech DAB 6-polig 80 mm Band Filter

COM-TECH TS6D80R, een ultramodern 6-polig DAB 80 mm banddoorlaatfilter dat zorgvuldig is ontworpen om uit te blinken binnen het DAB bandspectrum van 174-240 MHz. Dit compacte maar krachtige filter is ontworpen om uitzonderlijke prestaties te leveren en optimale signaalkwaliteit en betrouwbaarheid te garanderen voor diverse toepassingen.

De kern van het ontwerp wordt gevormd door een robuuste 6-polige configuratie, aangevuld met een 80 mm caviteit, waarmee een nieuwe norm wordt gesteld voor efficiëntie en precisie in bandpass filtering. De DualCross technologie, met dubbele kruiskoppeling, verbetert de signaalisolatie en minimaliseert interferentie, waardoor een ongerepte transmissiekwaliteit wordt gegarandeerd.

De TS6D80R is ontworpen met SIR Design (Signal Integrity Restoration) en garandeert een ongeëvenaarde signaalgetrouwheid, waardoor de integriteit van de verzonden gegevens behouden blijft. De volledige bandafstemming biedt flexibiliteit bij het aanpassen aan specifieke frequentievereisten, terwijl temperatuurstabilisatiemechanismen zorgen voor consistente prestaties onder verschillende omgevingscondities.

Uitgerust met essentiële functies zoals DC-kortsluitbeveiliging en een uitgangsmonitorprobe, geeft dit filter prioriteit aan bedrijfsveiligheid en bewakingsgemak. Bovendien zorgt het verwisselbare connectorsysteem voor naadloze integratie in diverse opstellingen en compatibiliteit met diverse apparatuurconfiguraties.

Voor nog meer veelzijdigheid zijn optionele accessoires verkrijgbaar, zoals een 19” rek en koellichamen, voor een gestroomlijnde installatie en geoptimaliseerde warmteafvoer voor een langere operationele duurzaamheid. Door de toevoeging van een N – 7/16 connectoroptie worden de aansluitmogelijkheden nog verder uitgebreid, zodat kan worden voldaan aan een breder scala aan systeemvereisten.

In essentie vertegenwoordigt de COM-TECH TS6D80R een hoogtepunt van technische uitmuntendheid en herdefinieert hij de normen voor bandpass filtering in DAB-toepassingen. Met zijn geavanceerde functies en compromisloze prestaties is het een bewijs van innovatie en betrouwbaarheid op het gebied van telecommunicatietechnologie.

KENMERKEN

  • 6-polig; 80 mm gatdiameter
  • DualCross: Dubbele kruiskoppeling
  • SIR-ontwerp
  • Volledig afstembare band
  • Temperatuurstabilisatie
  • DC Kort
  • Monitor uitgang Sonde
  • Verwisselbaar verbindingssysteem

OPTIES

  • 19” rekplank
  • Koellichamen
  • N – 7/16 Aansluiting

Code / revisie: A-TS6D80R / A
Bestel-/holtemaat 6-polig / 80 mm
Frequentiebereik / bandbreedte: 174-240 MHz / 1,54 MHz
Temperatuurstabiliteit: < 1 kHz/K
Max. bedrijfstemperatuur (behuizing): 65°C (149°F)
Omgevingscondities: -5 tot 55°C, IP60
Afmetingen / Gewicht (1) 334x230x512 mm / 19 kg (23 lb.)
Uitgang Monitor Probe :SMA Female
Connectoren (2) 2x 32 mm serie
D-PC32C – NF-vrouwelijk
D-PC32E – 7/16 vrouwelijk
D-PC32G – 7/8 Fastline dopsleutel
D-PC32H – EIA FastLine flens

Afstemcode / Bandbreedte: T-6R.03 / 1,54 MHz
Max. RMS-ingangsvermogen (3): 400 W
Efficiëntie (nom.): 73%
Toevoegingsverlies 174 MHz 240 MHz
C.F. < 0,95 dB < 1,10 dB
±0,77 MHz < 2,20 dB < 2,50 dB
Selectiviteit C.F. ± 0,97 MHz > 4 dB
C.F. ± 1,75 MHz > 32 dB
C.F. ± 2,20 MHz > 40 dB
C.F. ± 3,0 MHz > 52 dB
Harmonische demping > 36 dB tot 500 MHz
Rendementsverlies / VSWR > 26 dB / < 1,11
Groepsvertragingsvariatie < 500 ns

Beschrijving

Com-tech DAB 6-polig 80 mm Band Filter

COM-TECH TS6D80R, een ultramodern 6-polig DAB 80 mm banddoorlaatfilter dat zorgvuldig is ontworpen om uit te blinken binnen het DAB bandspectrum van 174-240 MHz. Dit compacte maar krachtige filter is ontworpen om uitzonderlijke prestaties te leveren en optimale signaalkwaliteit en betrouwbaarheid te garanderen voor diverse toepassingen.

De kern van het ontwerp wordt gevormd door een robuuste 6-polige configuratie, aangevuld met een 80 mm caviteit, waarmee een nieuwe norm wordt gesteld voor efficiëntie en precisie in bandpass filtering. De DualCross technologie, met dubbele kruiskoppeling, verbetert de signaalisolatie en minimaliseert interferentie, waardoor een ongerepte transmissiekwaliteit wordt gegarandeerd.

De TS6D80R is ontworpen met SIR Design (Signal Integrity Restoration) en garandeert een ongeëvenaarde signaalgetrouwheid, waardoor de integriteit van de verzonden gegevens behouden blijft. De volledige bandafstemming biedt flexibiliteit bij het aanpassen aan specifieke frequentievereisten, terwijl temperatuurstabilisatiemechanismen zorgen voor consistente prestaties onder verschillende omgevingscondities.

Uitgerust met essentiële functies zoals DC-kortsluitbeveiliging en een uitgangsmonitorprobe, geeft dit filter prioriteit aan bedrijfsveiligheid en bewakingsgemak. Bovendien zorgt het verwisselbare connectorsysteem voor naadloze integratie in diverse opstellingen en compatibiliteit met diverse apparatuurconfiguraties.

Voor nog meer veelzijdigheid zijn optionele accessoires verkrijgbaar, zoals een 19” rek en koellichamen, voor een gestroomlijnde installatie en geoptimaliseerde warmteafvoer voor een langere operationele duurzaamheid. Door de toevoeging van een N – 7/16 connectoroptie worden de aansluitmogelijkheden nog verder uitgebreid, zodat kan worden voldaan aan een breder scala aan systeemvereisten.

In essentie vertegenwoordigt de COM-TECH TS6D80R een hoogtepunt van technische uitmuntendheid en herdefinieert hij de normen voor bandpass filtering in DAB-toepassingen. Met zijn geavanceerde functies en compromisloze prestaties is het een bewijs van innovatie en betrouwbaarheid op het gebied van telecommunicatietechnologie.

KENMERKEN

  • 6-polig; 80 mm gatdiameter
  • DualCross: Dubbele kruiskoppeling
  • SIR-ontwerp
  • Volledig afstembare band
  • Temperatuurstabilisatie
  • DC Kort
  • Monitor uitgang Sonde
  • Verwisselbaar verbindingssysteem

OPTIES

  • 19” rekplank
  • Koellichamen
  • N – 7/16 Aansluiting
Specificaties

Code / revisie: A-TS6D80R / A
Bestel-/holtemaat 6-polig / 80 mm
Frequentiebereik / bandbreedte: 174-240 MHz / 1,54 MHz
Temperatuurstabiliteit: < 1 kHz/K
Max. bedrijfstemperatuur (behuizing): 65°C (149°F)
Omgevingscondities: -5 tot 55°C, IP60
Afmetingen / Gewicht (1) 334x230x512 mm / 19 kg (23 lb.)
Uitgang Monitor Probe :SMA Female
Connectoren (2) 2x 32 mm serie
D-PC32C – NF-vrouwelijk
D-PC32E – 7/16 vrouwelijk
D-PC32G – 7/8 Fastline dopsleutel
D-PC32H – EIA FastLine flens

Afstemcode / Bandbreedte: T-6R.03 / 1,54 MHz
Max. RMS-ingangsvermogen (3): 400 W
Efficiëntie (nom.): 73%
Toevoegingsverlies 174 MHz 240 MHz
C.F. < 0,95 dB < 1,10 dB
±0,77 MHz < 2,20 dB < 2,50 dB
Selectiviteit C.F. ± 0,97 MHz > 4 dB
C.F. ± 1,75 MHz > 32 dB
C.F. ± 2,20 MHz > 40 dB
C.F. ± 3,0 MHz > 52 dB
Harmonische demping > 36 dB tot 500 MHz
Rendementsverlies / VSWR > 26 dB / < 1,11
Groepsvertragingsvariatie < 500 ns

Extra informatie

Gewicht 18 kg
Dimensies 57 × 52 × 20 cm

Merk

COM-TECH
