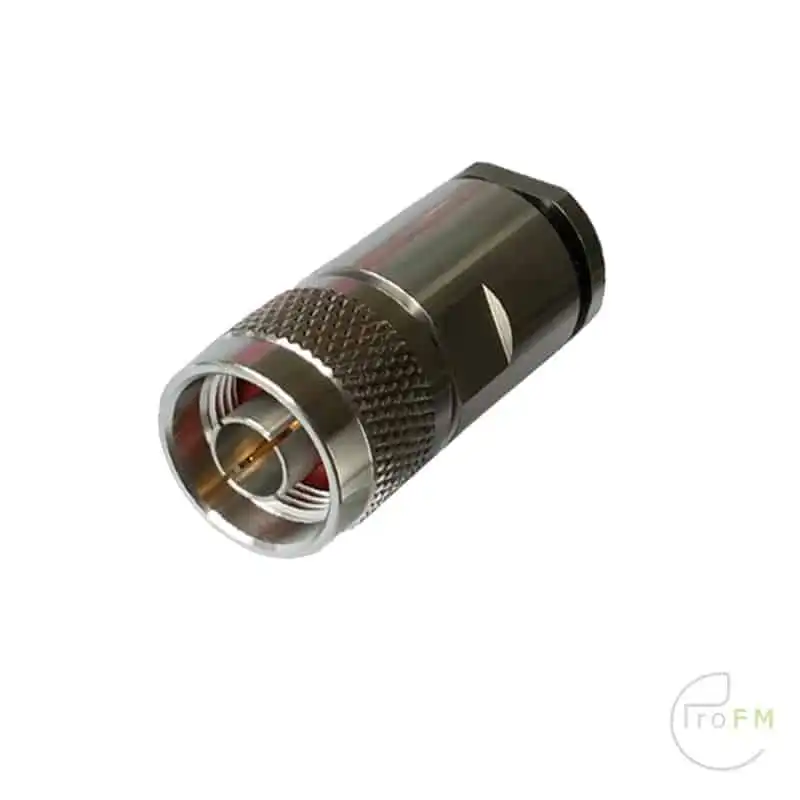

Aircom – Ecoflex 10 N Connector Mannelijk
Deze soldeerloze N-Male connector van het merk SSB is geschikt voor coaxkabels Ecoflex 10 en Ecoflex 10 Plus.
Deze N-Male soldeervrije connector heeft een perfect passende pin die om de kern klemt, waardoor een optimaal contact en een optimale gasdichte en corrosievrije verbinding ontstaat.
SSB connectoren onderscheiden zich door slimme details en perfectie.
Kenmerken
Geschikt voor kabeltypes: Ecoflex 10 / Ecoflex 10 Plus
Connector N-Maal
Type: Soldeerloos
Isolatiehuls PTFE
Oppervlak vernikkeld
Bedrijfstemperatuur -55°C / +155°C
Gewicht 55 gram
RoHs gecertificeerd
Beschermingsklasse IP67
Impedantie 50
Isolatieweerstand ≥ 5 GΩ
Frequentie tot 10 GHz
Weerstand binnencontact ≤ 1,5 mΩ
Weerstand buitencontact ≤ 1,0 mΩ
Koppel: 4-6 Nm
Montage-informatie:
Binnengeleider: soldeervrij – Binnengeleider: soldeervrij
Buitengeleider: naar schroef
Inhoud verpakking
1x SSB N-Male soldeerloze connector (70-7383)
Isolator: PTFE
Pakking: Rubber O-ring
Pakking in contravlak: Silicone
Oppervlak: vernikkeld
Metalen onderdelen excl. pin CuZn39Pb3
Pin (diamagnetisch) CuSnZn3
Bedrijfstemperatuur -55°C / +155°C
Gewicht 55g
Conform RoHs Ja / Ja
Beschermingsklasse IP 67
Werkspanning ≤ 1000 V RMS
Impedantie 50 Ω
Isolatieweerstand ≥ 5 GΩ
Frequentie tot 10 GHz
Binnencontrastweerstand ≤ 1,5 mΩ
Weerstand buitencontact ≤ 1,0 mΩ
Norm: IEC 61 169-16
Beschermingsklasse IP65
Bedrijfsspanning ≤ 1000 V RMS
Impedantie 50
Isolatieweerstand ≥ 5 GΩ
Frequentie tot 4 GHz
Weerstand binnencontact ≤ 1,5 mΩ
Weerstand buitencontact ≤ 1,0 mΩ
Connector N-man, hoek/rechtse hoek
Koppelingskoppel: 4-6 Nm
Impedantie: 50Ω
Rendementsverlies:
≤ -29,1dB@11GHz
≤ -31,5dB@3GHz
≤-35,4dB@1GHz
Toevoegingsverlies: ≤ 0,05 dB
- Beschrijving
-
Aircom – Ecoflex 10 N Connector Mannelijk
Deze soldeerloze N-Male connector van het merk SSB is geschikt voor coaxkabels Ecoflex 10 en Ecoflex 10 Plus.
Deze N-Male soldeervrije connector heeft een perfect passende pin die om de kern klemt, waardoor een optimaal contact en een optimale gasdichte en corrosievrije verbinding ontstaat.
SSB connectoren onderscheiden zich door slimme details en perfectie.Kenmerken
Geschikt voor kabeltypes: Ecoflex 10 / Ecoflex 10 Plus
Connector N-Maal
Type: Soldeerloos
Isolatiehuls PTFE
Oppervlak vernikkeld
Bedrijfstemperatuur -55°C / +155°C
Gewicht 55 gram
RoHs gecertificeerd
Beschermingsklasse IP67
Impedantie 50
Isolatieweerstand ≥ 5 GΩ
Frequentie tot 10 GHz
Weerstand binnencontact ≤ 1,5 mΩ
Weerstand buitencontact ≤ 1,0 mΩ
Koppel: 4-6 NmMontage-informatie:
Binnengeleider: soldeervrij – Binnengeleider: soldeervrij
Buitengeleider: naar schroefInhoud verpakking
1x SSB N-Male soldeerloze connector (70-7383)
- Specificatie
-
Isolator: PTFE
Pakking: Rubber O-ring
Pakking in contravlak: Silicone
Oppervlak: vernikkeld
Metalen onderdelen excl. pin CuZn39Pb3
Pin (diamagnetisch) CuSnZn3
Bedrijfstemperatuur -55°C / +155°C
Gewicht 55g
Conform RoHs Ja / Ja
Beschermingsklasse IP 67
Werkspanning ≤ 1000 V RMS
Impedantie 50 Ω
Isolatieweerstand ≥ 5 GΩ
Frequentie tot 10 GHz
Binnencontrastweerstand ≤ 1,5 mΩ
Weerstand buitencontact ≤ 1,0 mΩ
Norm: IEC 61 169-16
Beschermingsklasse IP65
Bedrijfsspanning ≤ 1000 V RMS
Impedantie 50
Isolatieweerstand ≥ 5 GΩ
Frequentie tot 4 GHz
Weerstand binnencontact ≤ 1,5 mΩ
Weerstand buitencontact ≤ 1,0 mΩ
Connector N-man, hoek/rechtse hoek
Koppelingskoppel: 4-6 Nm
Impedantie: 50Ω
Rendementsverlies:
≤ -29,1dB@11GHz
≤ -31,5dB@3GHz
≤-35,4dB@1GHz
Toevoegingsverlies: ≤ 0,05 dB
